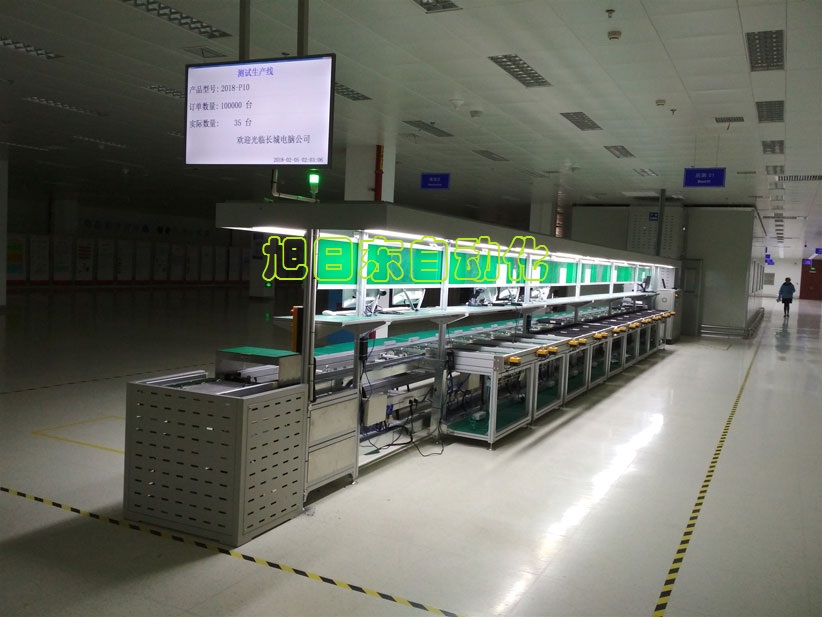

筆記本電腦測試線
筆記本電腦測試線主要由雙層倍速鏈輸送線、測試工作站、返板升降機等設備組成，以實現產品的組裝和測試。
倍速鏈輸送線又稱為自流式輸送系統，具有良好的穩定性和耐用性，適合大批量產品的連續性生產。
倍速鏈輸送線優勢：
1、 結構簡單，易于安裝，使用噪音低；
2、 輸送能力大，可承載較大的載荷；
3、 輸送速度準確穩定，能保證精確的同步輸送；
4、 易于實現積放輸送，可用做裝配生產線或作為物料的儲存輸送；
5、 可在各種惡劣的環境（高溫、粉塵）下工作，性能可靠；
雙層倍速鏈輸送線說明：
1、 動力部分：上下層各設置一套動力，P=1.5kw電機（品牌：德產SEW或臺產城邦，減速比i=100）配變頻器，線速度5~15m/min可調，每段動力長度≤20米；
2、 輸送線導軌采用118×100倍速鏈專用國標鋁型材，表面電泳處理；
3、 鏈條：采用蘇州產尼龍差速鏈，T=38.1；
4、 機腳架：采用60×40×T2電泳鋁材制作，通過連接件固定輸送線導軌；
5、 阻擋器缸及電磁閥采用亞德客品牌；
6、 控制部分：OLC采用三菱，傳感器采用歐姆龍，交流接觸器采用施耐德，觸摸屏采用威綸，電控箱自制，其他電控元件采用施耐德/正泰。
7、 附件部分：
① 燈架采用40×80電泳鋁材；
② 燈通采用40×80專用鋁材；
③ SOP支架采用“H”形支架，每個工位配備一個亞克力工藝看板；
④ 照明采用飛利浦雙支帶罩LED燈；
⑤ 工具吊軌采用28×30專用吊軌鋁材，每個工位配備一個風批小車；
⑥ 氣管采用6分鍍鋅管，每個工位配備1個Y型快速接嘴；
⑦ 油水分離器采用亞德客品牌；
⑧ 線體前后及中間適當位置設置急停開關；
⑨ 體全線拉通導靜電線，并在每個工位設置靜電手環及靜電報警器。
返板升降機說明：
1、 機架采用40×40鐵方通焊接制作，表面噴粉處理；
2、 封板采用T1.2冷軋板折制，表面噴粉處理；
3、 升降動力采用亞德客標準氣缸/電機+滾珠絲桿；
4、 導向采用直線滑軌+滑塊；
5、 輸送動力為優質臺產電機，P=120W，i=25；
6、 輸送皮帶為專用加筋防滑帶。
測試位說明：
1、 機架采用40×40鐵方通焊接制作，表面噴粉處理；
2、 導軌采用130*23電泳鋁材+尼龍導向塊；
3、 測試位輸送線采用雙列皮帶機；
4、 輸送動力為優質臺產電機，P=120W，i=25；
5、 輸送皮帶為專用加筋防滑帶；
6、雙列皮帶機封板采用T1.2不銹鋼201板。
工裝板說明：
材質采用T20木夾板，表面貼T2綠色防靜電膠皮，背面反貼T1白色防火板，四周綠色T型包邊，前后安裝防撞膠墊，工裝板上安裝三位撥碼開關，撥碼開關1號位為未測試，2號位為測試OK，3號位為測試NG，產品上線時作業人員統一將開關撥到1號位。
工作原理及流程：
1、 空的工裝托盤由下層輸送線返回，經始端的返板升降機A自動轉送到上層輸送線始端，產品人工上線。
2、 控制程序自動識別工裝板上撥碼開關，確認產品狀態，將未測試的產品分配到空閑的測試位上（每個測試位對應的主線段均設置感應器，用于識別工裝板）；
3、 工裝到達檢測位對應的主線位置后，由阻擋器擋停工裝板，頂升移載機將工裝板頂起并輸送至測試位中；
4、 產品完成測試后，人工撥動撥碼開關，測試通過的產品撥到2號OK位，不通過的產品撥到3號NG位，并按出機鍵確認產品完成測試，可以移出測試位；
5、線體上對應的頂升移載機升起，測試位輸送線與頂升移載機輸送線同時動作，將產品轉送出測試位；
6、頂升移載機下降，工裝板落到倍速鏈線上，阻擋器缸放行；
7、NG的產品到達線體末端后由頂升移載機頂起并輸送至NG位緩存，等待人工取走；OK的產品到達主線末端下線位，產品人工下線；
8、產品下線后，作業人員按OK鍵確認工裝板已清空，阻擋器放行，空工裝板輸送至返板升降機B中，經返板升降機到達主線下層返板線，再由返板升降機A返回主線上層產品上線位，進入下一循環。
